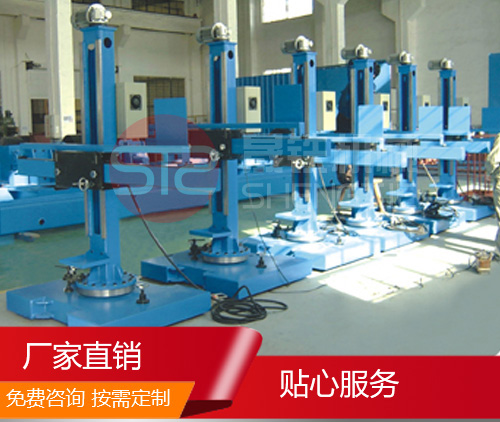

焊接操作机的组成和应用

焊接操作机组成原理：主要由操作装置、控制装置、动力装置、工艺保障装置组成。

首先，操纵装置包括导轨、倾斜调节机制、垂直导向机制、火炬夹和火炬，倾斜调节机制允许火炬进行正、负旋转。

其次，控制装置由控制焊接操作机操作状态的电气控制系统组成。

第三，动力源装置由气缸组成，通过气压驱动进行动力传输。

第四，工艺保障装置由导线机构、导线导管和导线喷嘴组成，可实现导线自动导向布置，保证焊接质量。





焊接操作机与专用焊接件位移机一起，可以一次性夹住气缸，两把焊枪同时焊接左右，大大提高加工精度和生产力。

焊接操作机通常由支柱、大梁、旋转机构、汽车等部件组成。每个零件都是块结构，普通柱、梁是基本零件，其馀零件可以根据用户使用要求进行选择。柱子和大梁采用弯曲焊接框架成员，刚度非常好。轻型、中型、重型焊接工人都使用三角导轨，超重型使用平面方形导轨，全部通过刨床加工。确保导轨的高精度和耐磨性。应用于压力容器的锅炉鼓、石化容器等圆柱形工件内外接缝的纵向和环形接缝焊接。

独特的大梁和柱截面设计，焊接后应力处理，刨花，抛光成型。重量轻，强度高，稳定性好。横梁内伸臂的设计可以有效地增加横梁的水平伸臂距离。

横梁上升采用交流电机的匀速方式，上升平稳均匀，安全系数高。有安全防坠装置。

横梁拉伸、支柱电动旋转、电动车均可实现交流电机变速无级调速、恒定扭矩输出、速度稳定(特别是低速)、启动或停止、速度数字显示和预设。

支柱旋转分为手动、电动两种，旋转支撑点使用国内名牌制造商的产品，具有高精度齿轮，旋转灵活，可以手动锁定，安全可靠。

汽车使用标准铁路轨道作为步行轨道，分为手动和电动两种。手动适用于轻型和移动范围小的操作机，电动适用于重型或移动范围大的操作机。

载人型操纵器设有载人操纵平台，与横臂一起移动。

使用手柄箱、头部控制箱(焊接控制箱)形成近距和远距控制方式，操作灵活方便，可在电器箱上预留联动接口，与滚轴架、换位机、圆旋转工作台等同时操作。分类

焊接工人的结构多种多样，使用范围广，长时间的焊接位移机器，完成多种焊接工作。根据结构和应用特点，可以分为三种类型。

1、平台焊接操作机：平台焊接操作机分为单轨车辆和双轨车辆。单轨小车焊接操作机实际上还有一条轨道，但这条轨道一般安装在车间支柱上，车间桥式起重机的移动经常会引起平台振动，影响焊接过程的正常进行。平台焊接操作机的机动性、使用范围和用途不如伸缩臂焊接操作机，在国内的应用逐年减少。

2、横臂型焊接操作机：这种焊接操作机根据横臂的结构分为悬臂型焊接操作机和伸缩臂焊接操作机。

3、门户焊接操作机：这位焊接操作者有两种结构。一种是焊接汽车位于可以沿着门架上升的工作平台上，可以沿着平台的轨道水平移动。另一种是在位于可沿光束轨道移动的跑车上的升降装置组上安装焊接机头。
