不同类型焊接滚轮架各自的特点



其中，自调式焊接滚轮架是利用主动滚轮与焊件之间的摩擦力带动工件旋转的变位设备。可根据工件直径大小自动调节轮组的摆角，并能自动调心。其主要用于管道、容器、锅炉、油罐等圆筒形工件的装配或焊接，当与焊接操作机、焊接电源配套时，可以实现工件的内外纵缝和内外环缝焊接。

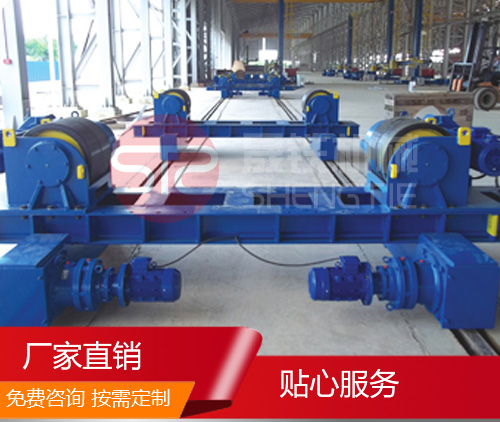

可调式焊接滚轮架由一台主动轮与一台从动轮组成。主动滚轮运转由两台电机分别驱动运转，通过调速电机，调速控制器通过变频调速或电磁调速实现无级变速。工件回转的线速度为6—60米/小时，可以满足手工焊、自动堆焊、自动埋弧焊等各种不同焊接的需要，以及满足工件的各种铆装之用。可以通过丝杆或镙钉分档来调接主、从动滚轮的间距，以满足不同规格工件焊接要求。



非自调式焊接滚轮架，是靠移动支架上的滚轮座来调节滚轮的间距。防窜焊接滚轮架是在可调式滚轮架的基础上将从动架的滚轮做成可升降式，利用光电编码器检测工件的窜动量，系统控制器控制从动滚轮的升降。



位移检测架放置在工件的一端，检测轮压在工件的端面上(端面必须经过加工)，检测轮能随工件一起转动，当工件轴向移动时，检测轮会随工件一起随动，光电编码器检测到工件的窜动量和窜动方向，其信号输入到系统控制器进行处理。



控制器会根据窜动量的大小来调节从动滚轮的升降行程、升降速度和升降间隔时间，根据窜动方向控制升或降。工件的窜动量始终在-1.5mm和+1.5mm之间波动,这样,工件的窜动被限制在一定的范围内，能满足焊接的需要。
